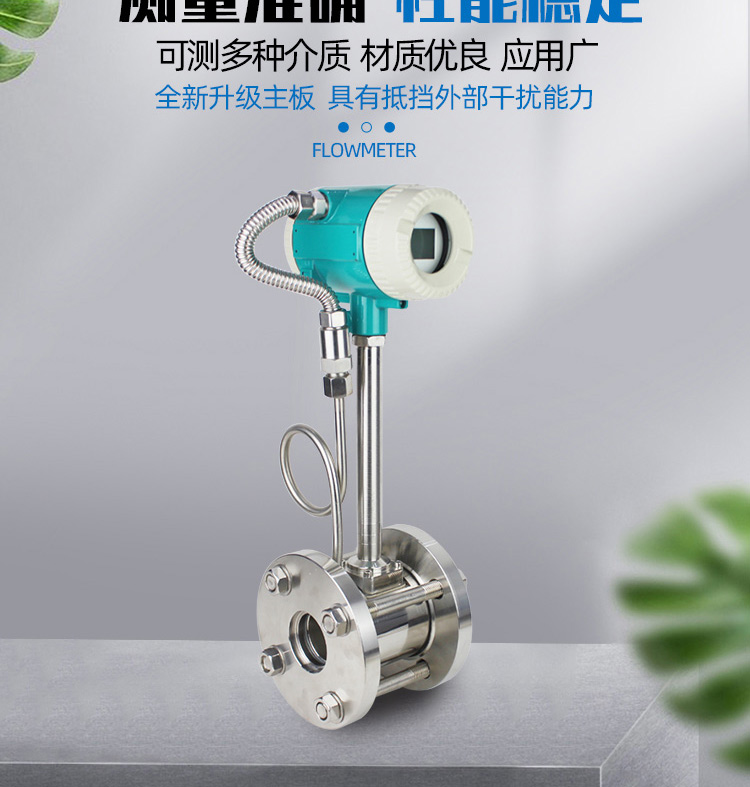

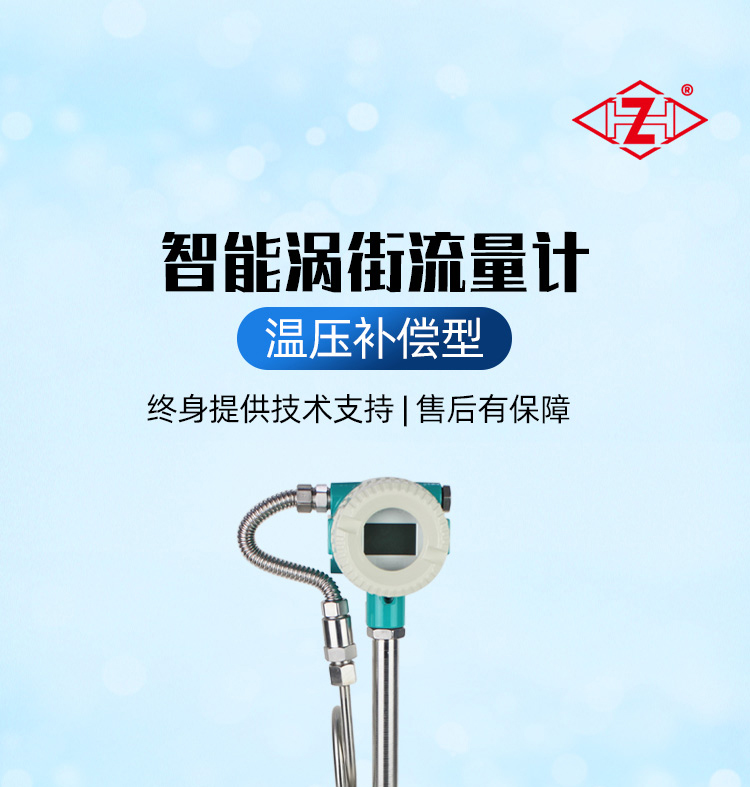

溫壓補償型智能

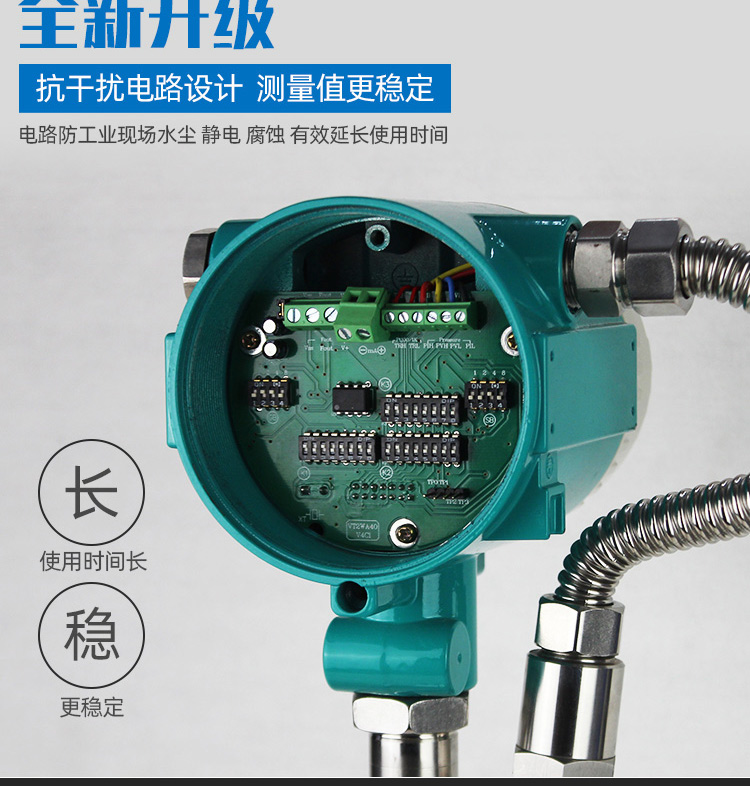

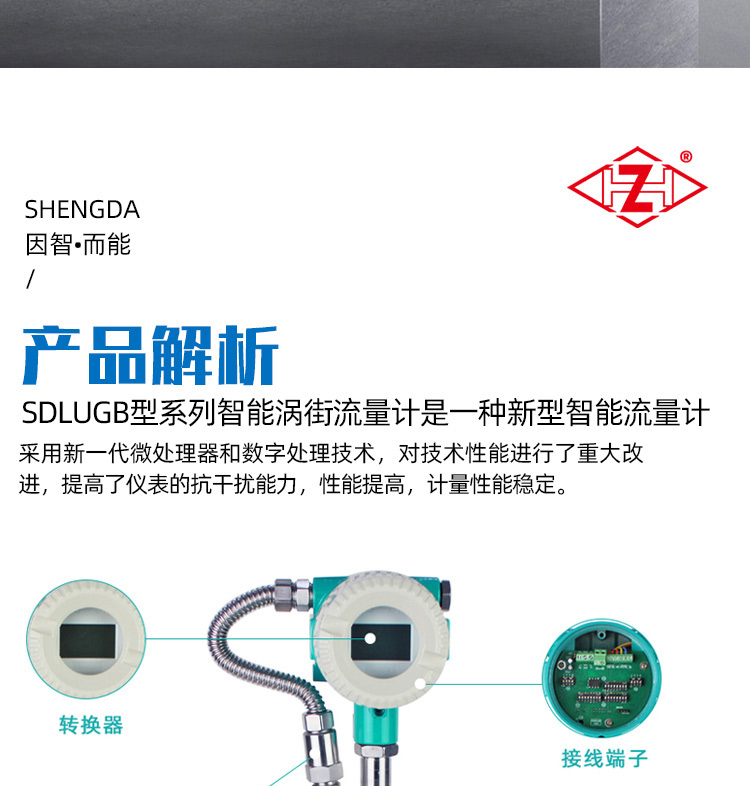

渦街流量計提高了儀表的抗干擾能力,計量性能穩定。主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。專為測量飽和蒸汽而設計,可對飽和蒸汽進行自動密度補償。將流量與溫度補償傳感器集于一體。傳感頭現場可拆卸型表體,可在不影響管道內流體流動的情況下更換傳感頭。無可動機械零件,因此可靠性高,維護量小。
渦街流量計采用壓電應力式傳感器,可靠性高,有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的測量?jī)x器。
特性
1 、 流量值低、流量范圍大
2 、結構簡單,無運動磨損部件
3 、測量精度高,阻力損失小
4 、安裝方便,維修簡易
5、壓損小,量程范圍大,精度高
5 、完整的傳感器通徑,具有 15mm ~ 300mm 的 不同通徑的傳感器
6、可遠距離傳輸流量信號,與計算機聯網,實現集中管理

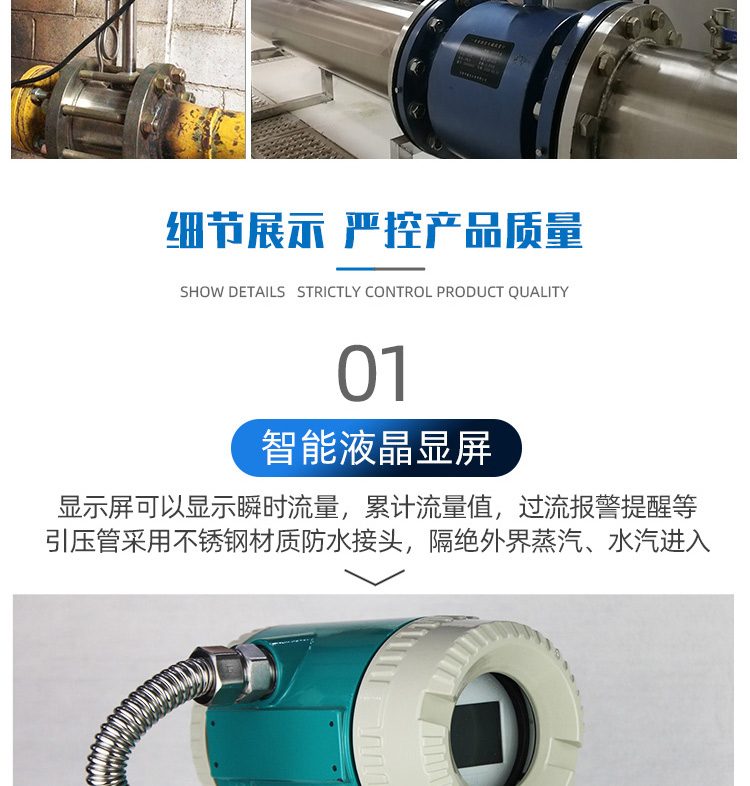

7、可顯示飽和蒸汽的瞬時質量流量、累計流量以及溫度、壓力
8、應用于各行業的蒸汽、氣體和液體流量的計算

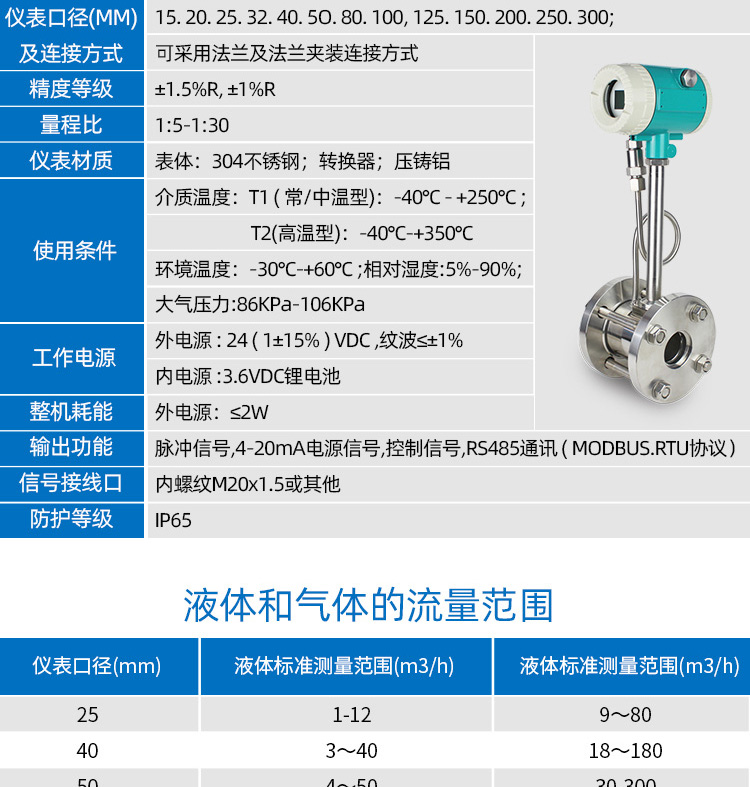

技術參數
執行標準: 封閉式管道中氣體流量的測量-《渦街流量傳感器》(JB/T9249-2015)
測量介質: 氣體、液體、蒸氣

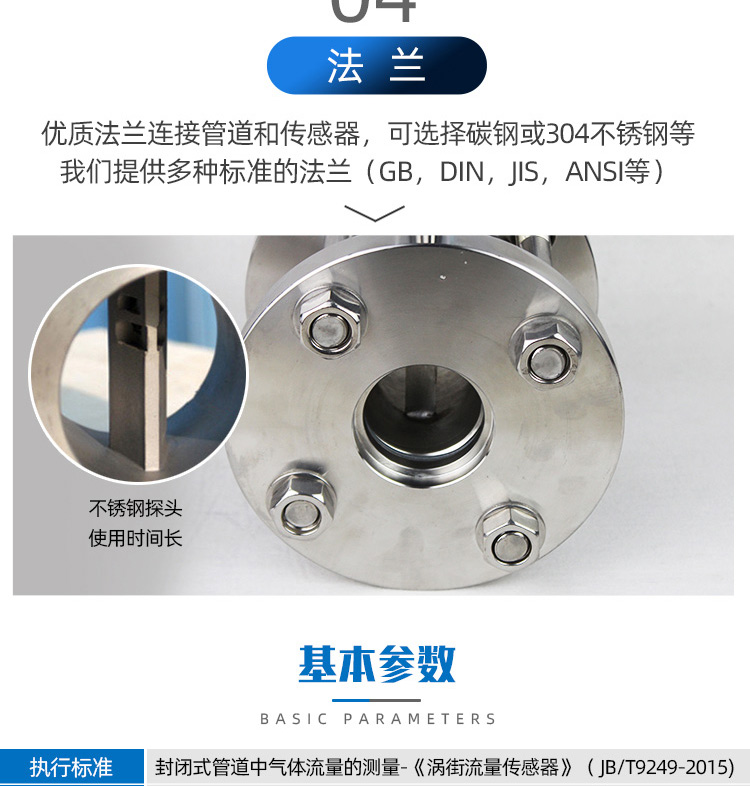

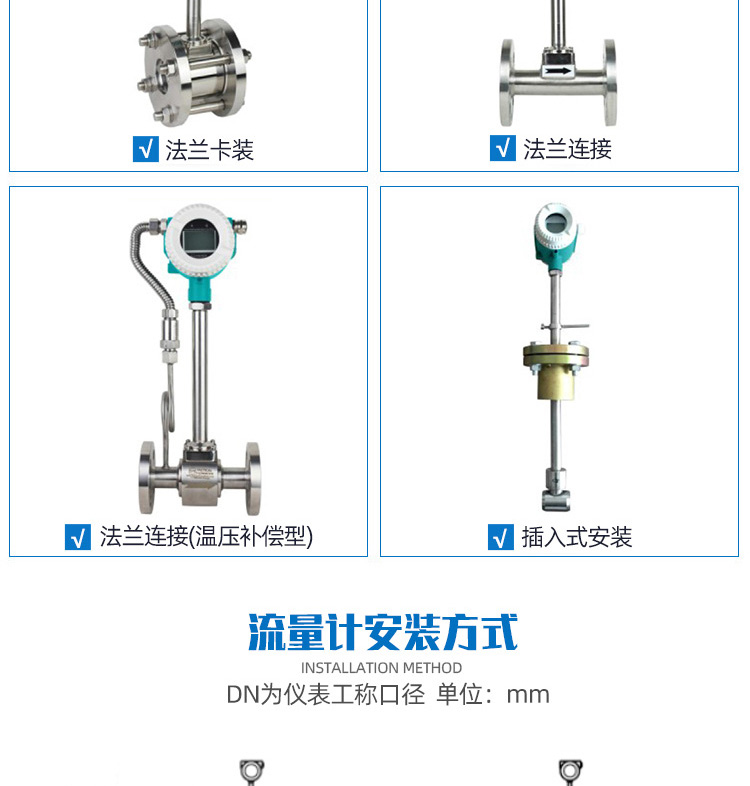

連接方式:法蘭式及法蘭夾裝連接方式

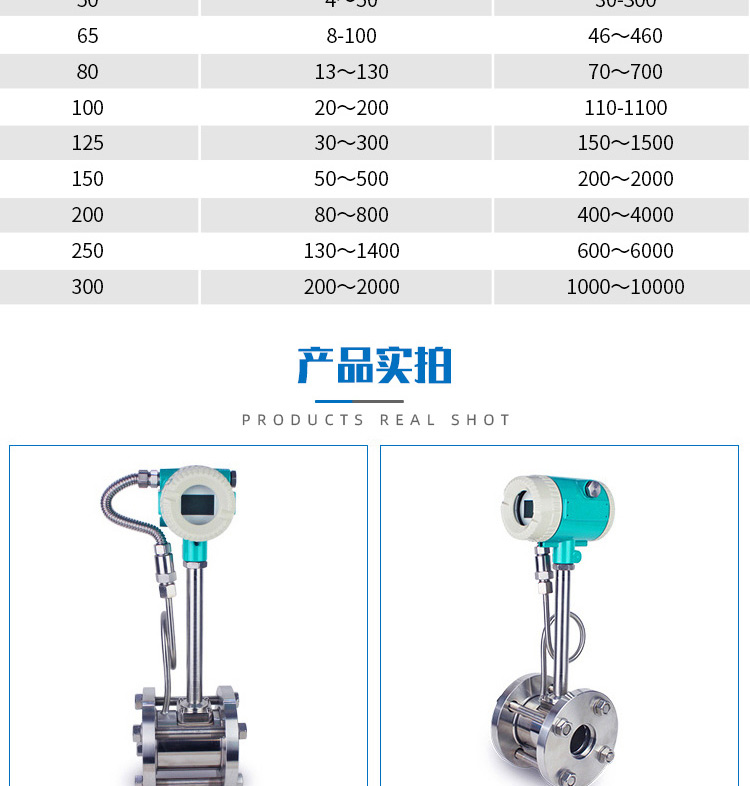

儀表口徑(MM): 15.20.25.32.40.50.80.100125150.200.250.300;
連接方式: 可采用法蘭及法蘭夾裝連接方式
精度等級: ±1.5%R,±1%R (1.0級 1.5級)
量程比 :1:5-1:30

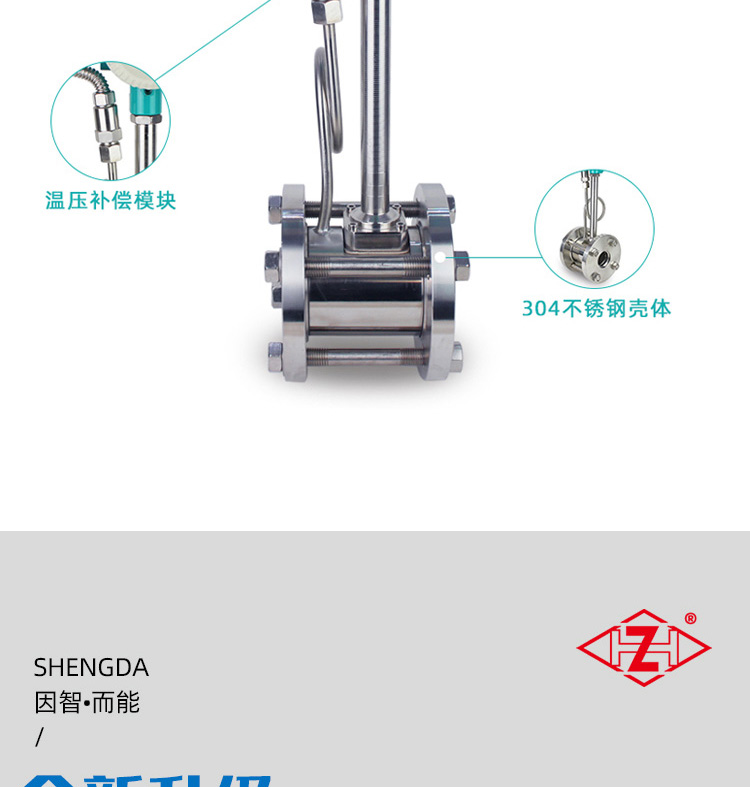

儀表材質:表體:304不銹鋼;轉換器;壓鑄鋁
介質溫度:T1(常/中溫型):-40℃-+250℃;
T2(高溫型):-40°C-+350℃
使用條件:環境溫度:-30°C-+60℃;相對濕度:5%-90%;
大氣壓力:86KPa-106KPa
外電源:24(1±15%)VDC,紋波≤±1%
工作電源:內電源:3.6VDC鋰電池
整機耗能 :外電源:≤2W
輸出功能:脈沖電流遠傳信號: 4~20 mA,控制信號RS485(MODBUS.RTU協議)

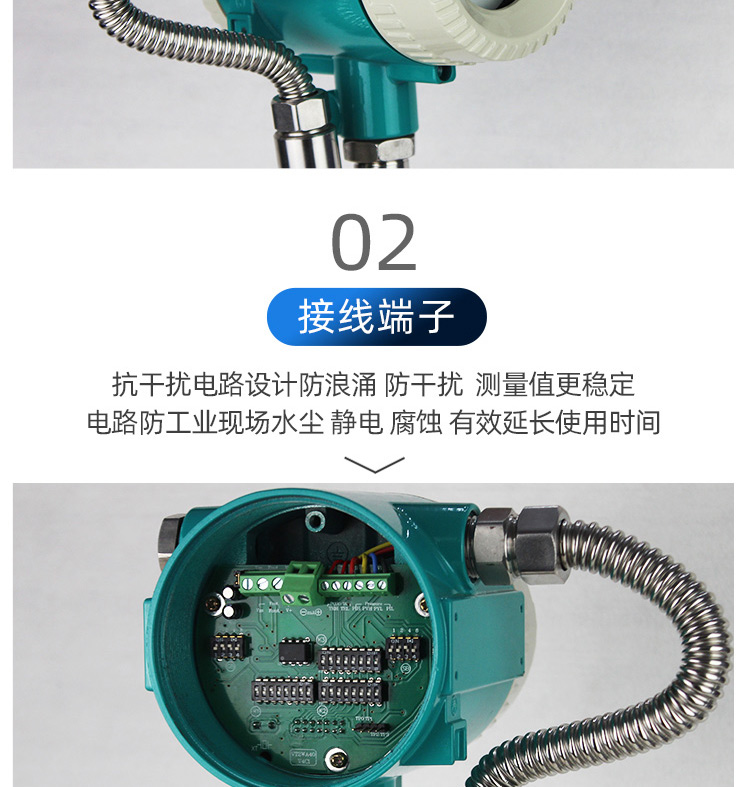

信號接線口:內螺紋M20*1.5或其他
防護等級:IP65
